Особенности ремонта шланга с высоким давлением - РВД

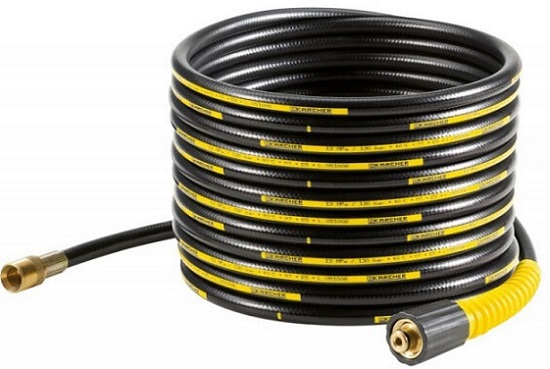

Основная область применения РВД – гидравлические и пневматические системы различных устройств и механизмов. Вне промышленного производства с РВД чаще всего имеют дело владельцы автотранспорта, это шланги гидроусилителя руля (ГУР), и те, кто пользуются насосами высокого давления, например, самой распространенной у нас марки Керхер.

Конструкция РВД обусловлена необходимостью выдерживать внутреннее давление, которое может доходить до нескольких сотен атмосфер.

Кроме того, внутренняя поверхность шланга высокого давления должна быть невосприимчива к воздействию транспортируемой среды. Поэтому нижний его слой делается из маслобензостойкой резины или синтетического каучука.

Для изготовления верхнего, более толстого слоя рукава высокого давления используется износостойкая резина, которая в случае необходимости дополняется термозащитой в виде гофрированного покрытия, металлического или полимерного.

Между верхним и нижним слоями резины в несколько слоев наматывается металлическая проволока, благодаря чему шланг получает нужную жесткость и прочность. Слои проволоки перемежаются тонкими резиновыми плёнками.

В зависимости от способа намотки проволоки различаются два вида шлангов высокого давления:

· Навивочные. При производстве шлангов этого типа витки проволоки наматываются ровными рядами.

· Оплеточные. В этом случае витки навиваются под углом к оси шланга так, чтобы витки предыдущего слоя скрещивались с витками следующего слоя проволоки. Оплеточные РВД обладают большей прочностью и способны выдержать большее давление, чем навивочные шланги.

В роли внутреннего жесткого каркаса кроме проволоки может выступать текстиль.

Количество слоёв проволоки и толщина слоев резины задаются стандартами, определяющими область применения того или иного типа РВД.

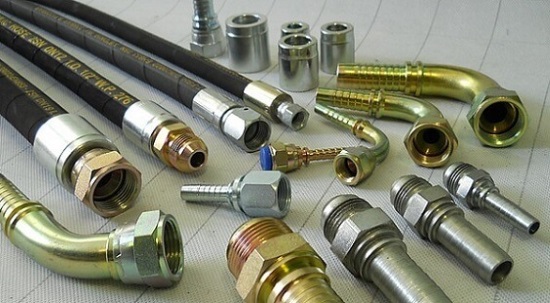

Для крепления шлангов по месту на их концах монтируются фитинги (наконечники), которые бывают следующих типов:

· Гайка;

· Штуцер;

· Ниппель;

· Быстроразъемные соединения.

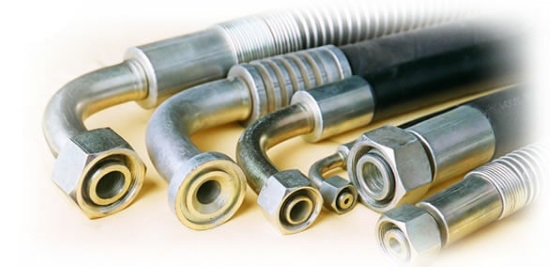

Крепление фитингов к концам шланга производится с помощью обжимных муфт, которые опрессовываются на специальных станках.

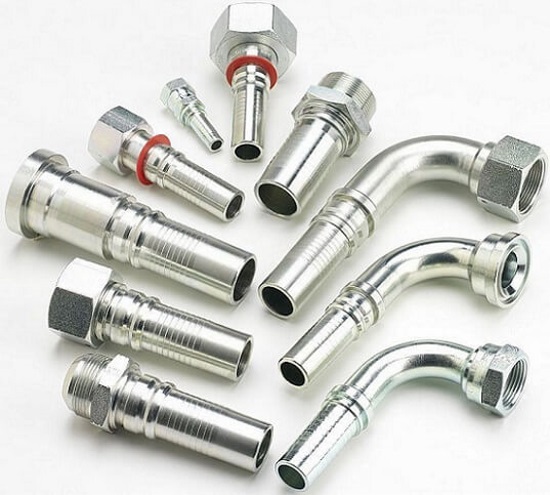

В зависимости от вида хвостовика фитинги классифицируются по сериям:

Универсальная. Эта серия может применяться во всех шлангах РВД за исключением шлангов навивочного типа.

Interlock. Серия используется для навивочных рукавов.

При установке фитингов этого типа требуется обязательно удалять оба слоя резины, внутренний и внешний.

Операция по удалению слоев резины называется окорка шланга.

CS. Фитингами этой серии так же обжимаются навивочные рукава, но снимать резину верхнего и нижнего слоя при этом уже не надо.

Выход из строя фитингов является наиболее частым случаем повреждения шлангов высокого давления. Это объясняется величиной и интенсивностью испытываемых ими нагрузок.

Причины повреждений можно разделить на следующие виды:

· Заводской брак. Чаще всего это некачественный обжим стыка фитинга со шлангом, вследствие использования кустарного или неотлаженного оборудования.

· Повреждения, полученные при работе основного механизма. Они проявляются в виде порезов и разрывов шланга. Наиболее распространенной их причиной является провисание РВД из-за неправильно подобранной длины.

· Повреждения, полученные из-за несоответствия параметров РВД условиям эксплуатации. Это может быть разрыв шланга или срыв фитинга, из-за этого давление оказалось выше того, на которое рассчитан рукав.

· В этом же ряду следует назвать повреждения внешнего слоя РВД при использовании его не в том температурном режиме, на который он рассчитан.

Важно! Чтобы максимально обезопаситься от возможных повреждений РВД, при их выборе необходимо тщательно проверять соответствие их характеристик и параметров условиям эксплуатации.

Речь идет, прежде всего, о расчетном значении максимально допустимого значения давления, температуры и минимальном радиусе изгиба рукава.

Среди повреждений шлангов высокого давления наиболее распространенными являются следующие:

· Поражение коррозией фитингов.

· Излом рукава.

· Истирание и изношенность верхнего слоя шланга.

· Закупорка рукава.

· Нарушение герметичности соединения фитинга.

· Срыв фитинга со шланга.

· Протечка соединения фитинга.

· Термическое повреждение внутреннего слоя резины.

Из всего вышесказанного можно сделать вывод, что ремонт РВД заключается или в замене поврежденного участка или в замене пришедших в негодность фитингов.

При замене поврежденного участка, так же как и при замене фитингов, понадобится обжимать соединительные муфты, то есть технологически эти два действия очень похожи.

Последовательность операций при этом выглядит таким образом:

· Поврежденный рукав отсоединяется от основного механизма.

· На отрезном станке режется новый рукав по размеру старого. Причем для замера берется расстояние между торцами ниппелей на его концах. Выбирать лучше РВД, рассчитанный на большее давление, чем то, на которое был рассчитан старый РВД.

· Подобрать нужный диаметр поможет маркировка, которая ставится на рукавах.

Заводская маркировка DN обозначает диаметр внутреннего канала шланга.

Если предстоит ремонт рукава, рассчитанного на повышенное давление (тяжелого рукава), его концы зачищают изнутри и снаружи до металлической оплетки. Эта операция производится на окорочных станках.

Затем подбирают нужные фитинги. Это может быть сопряжено с определенными сложностями, так как импортные фитинги изготовляются по разным стандартам.

В случае затруднений проще всего произвести замеры по старому фитингу штангенциркулем и резьбомером, что позволит точно установить нужные диаметр и шаг резьбы и затем подобрать нужные параметры нового фитинга по таблицам.

После окорки и подбора фитингов производится их опрессовка на обжимных станках. Для каждого диаметра подбираются съемные обжимные кулачки.

Далее обязательно проводится проверка качества опрессовки. Для этого используется контрольный щуп, но лучше всего проводить тестирование на специальном испытательном стенде.

Если попалось нестандартное соединение, то ремонт осуществляется с помощью ремонтного фитинга. Для этого берется головка старого фитинга, к которой припаивается часть, подлежащая опрессовке.

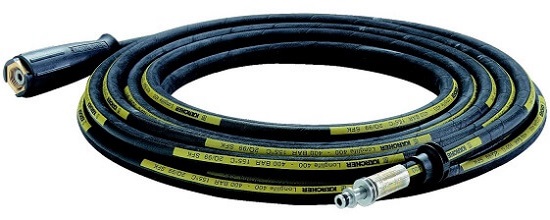

Этим методом часто пользуются автолюбители для экстренного ремонта шлангов ГУР, а так же владельцы насосов и минимоек Кирхер.

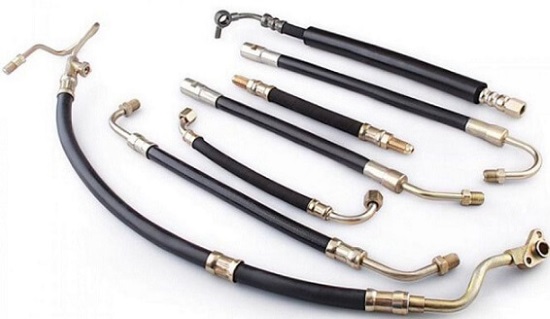

Причина возникновения повреждений шлангов ГУР чаще всего состоит в том, что при вращении рулевого колеса в силу трения возникает серьезное усилие. Это усилие вызывает деформацию эластичного элемента, который меняет размеры отверстий в распределительном механизме, регулирующем перепад давления в гидроцилиндре.

В результате изнашивается рукав ГУР, подведенный к ограничительному клапану. Этот рукав ГУР рассчитан на давление, в зависимости от марки автомобиля, от 70 до 130 кГс/см2.

При таком высоком давлении ремонт поврежденного шланга ГУР с помощью хомутов или проволоки практически невозможен.

Остается два варианта: или заменить трубку ГУР целиком, или заменить только поврежденную её часть, переставив фитинги на новый шланг.

Причем перестановку фитингов лучше производить в условиях специальной мастерской.

Замена и установка шланга ГУР производится следующим образом:

· Передняя часть автомобиля поднимается на домкратах.

· Руль до упора выворачивается влево.

· Шприцем с насаженной на иголку трубкой из бачка гидроусилителя откачивается жидкость.

· После этого отсоединяется шланг, рабочие отверстия гидравлической системы закрываются заглушками.

Подбор нового шланга производится с точным соблюдением диаметра, иначе могут измениться рабочие качества гидроусилителя.

Затем производится установка нового шланга, заливка жидкости в гидравлическую систему и проверка качества монтажа.

Люди, обладающие профессиональными навыками, способны отремонтировать РВД для гидравлических систем автомобиля или насоса Керхер вручную, используя простейшее оборудование и приспособления. Но качество такого ремонта останется под сомнением, что крайне не желательно.

Надо понимать, что высокое давление создает зону повышенного риска, когда поломка или нештатное функционирование РВД может привести к тяжелым последствиям. Особенно, когда это касается не насоса Керхер, а гидравлических систем тяжелой техники. Далеко не полный список таких последствий выглядит так:

· Отстрел фитингов и опасный выхлест сорванных шлангов;

· Возгорание или взрыв рабочей жидкости;

· Потеря управляемости автомобилем;

· Отравления и ожоги из-за вылившейся из шлангов жидкости.

Избежать этого и обеспечить продолжительную и качественную работу отремонтированного трубопровода поможет точное соблюдение инструкций, внимательность и аккуратность при монтажных работах, а так же обращение в случае необходимости к специалистам.

Полностью со статьёй можно ознакомиться на сайте Гидролинии.ру
